Les différents modèles d'échappement des Peugeot 204 (304) |
|||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||
| mise en ligne en 2012 par Pierre. Edit : 10/10/2015 puis 28/06/2016 | |||||||||||||||||||||||||||||||||
|
Dans la famille "je déstabilise mon propriétaire à cause de mes nombreuses différences", je n'avais pas encore traité des pots d'échappement. Nous allons donc commencer léger avec uniquement les 204. Le reste viendra plus tard... Bonne lecture !
Edit: si, si, j'en parle des 304 ! |
|
||||||||||||||||||||||||||||||||
| Les différentes sorties d'échappement | |||||||||||||||||||||||||||||||||
|
Commençons par le visible ! Chez Peugeot dans les années soixante, la classe c'est aussi d'avoir une sortie de pot différente selon les caisses...on sent bien que la logistique et le référencement était cool à l'époque !
- Les berlines ont droit à une sortie droite - Les breaks et fourgons à une sortie coudée - Les coupés et cabriolets à une sortie double coudée |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
| Les différents types d'échappement | |||||||||||||||||||||||||||||||||
|
Préambule: le diamètre du tube/ligne est le même entre toutes ces versions, par contre la forme et la longueur du tube sont bien différentes, attention dans vos achats !!
1ère modèle (204 uniquement)
- le tube est dit "court" vs 2ème modèle
Ref tube 204 coupe, cab: 1701.57 Ref tube 204 essence berline, break, fourgon: 1701.48 Ref tube 204 diesel: 1701.68
Ref silencieux 204 coupe, cab: 1724.30 Ref silencieux 204 berline: 1724.27 Ref silencieux 204 break, fourgon: 1724.33

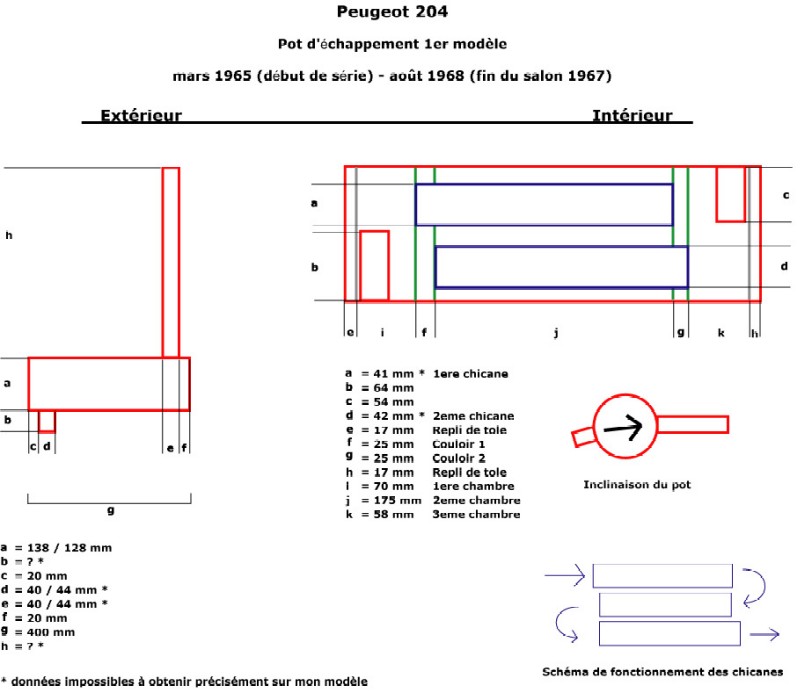

Ci-dessous le schéma que j'en avais fait il y a quelques années...apparemment ca a servi car ce 1ère modèle est désormais refabriqué mais contrairement à la légende il se trouve encore assez couramment soit sur Internet, soit chez les marchands spécialisés ou sur les bourses |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
2ème modèle (204 et 304)
Ref tube 204 essence et diesel : 1701.77 (à raccourcir de 29cm pour coupé et cabriolet) Ref tube 304 essence XL3 avant 09-1972 : 1701.77
Ref silencieux 204 et 304 coupe, cab: 1724.53 (sortie 2 coudes) Ref silencieux 204 berline: 1724.52 Ref silencieux 304 berline: 1724.60 Ref silencieux 204 et 304 break, fourgon: 1724.54 devenue ensuite 1724.63 (sortie 1 coude)
PS: la sortie double coude des coupes, cab est aussi dispo seule, voir les photos ci-dessous |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
3ème modèle - 09-1972 à 07-1976 - idem 2ème
modèle Ref tube 204 essence (XK4) de 09-1972 à 09-1975 : 1701.81 (goujons intégrés) Ref tube 304 essence XL3 après 09/1972 : 1701.81
Ref tube 204 essence (XK5) de 09-1975 à 07-1976 : 1702.27 (sans goujons) Ref tube 304 essence XL5-XK5 après 09-1975 : 1702.27
Les silencieux sont identiques aux 2ème modèles pour toute cette période PS: la sortie double coude des Coupés Cab a été supprimée en 09-1972, ensuite elle passe en simple coude |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
Modèle pour XL3S et XL5S
Ref tube 304 XL3S berline avant 3.512.996 (05-1973) : 1701.94 Ref tube 304 XL3S berline après 3.512.997 (05-1973) : 1702.06 Ref tube 304 XL3S coupe cab avant 3.512.996 (05-1973) : 1701.93 Ref tube 304 XL3S coupe cab après 3.512.997 (05-1973) : 1702.07 Ref tube 304 XL5S : 1702.28
Ref silencieux 304 XL3S berline : 1724.49 (sortie droite) Ref silencieux 304 XL3S coupe cab : 1724.48 (sortie 1 coude)
PS: la sortie double coude des Coupés Cab a été supprimée en 09-1972, ensuite elle passe en simple coude |
|||||||||||||||||||||||||||||||||
| Enfin si vous êtes curieux de savoir ce qu’il se cache dans un pot de 204, j’avais fait une petite expérience il y a quelques années : | |||||||||||||||||||||||||||||||||
|
