Tutoriel

refabrication des agrafes de baguettes de bas de caisse des Peugeot

204 / 304 coupé et cabriolet

Article mis en ligne le 9 mars 2014

Par Pierre

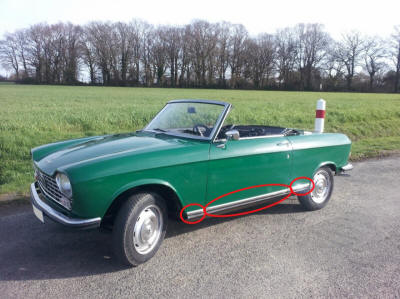

Les 3 baguettes inférieures latérales des coupé et cab 204/304 sont fixées à l’origine avec un mélange d’agrafes en plastique et de plaquettes en métal. Si ces moulures sont si difficiles à trouver en bon état, c’est un peu à cause de ces attaches qui ont mal vieilli :

• le plastique casse

• le métal rouille

Les fixations en métal ont un double rôle :

• empêcher les baguettes de se déchausser

• empêcher les voleurs de partir avec !

Nous allons donc nous intéresser à elles spécialement.

Article réalisé avec l'aide de Christophe "Fritschy". Un grand merci !

Que dit le catalogue de pièces ?

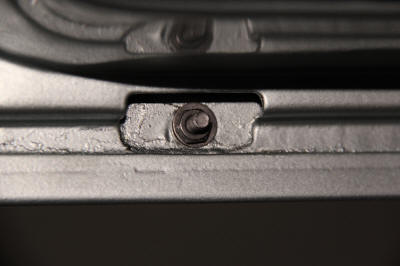

1) Pour les ailes avant, 2 agrafes étaient prévues :
- 7866.03 en plastique blanc
- 7866.04, petite plaquette en métal à visser

2) Pour les portes sont prévues 4 trous pour des agrafes :
- 7866.03, blanche et coulissante en 2 ou 3 exemplaires
- 7866.04 en métal et à prévoir en au moins 1 exemplaire

3) Pour les ailes arrière, il était prévu 2 agrafes en plastique :
- 7866.03 blanche et coulissante
- 8565.09 grise et non coulissante afin de retenir la baguette pour qu’elle ne bouge plus
L’agrafe grise a été prévue car il est quasi impossible de fixer une plaquette à ce niveau. Certains ont d’autres théories : « avec les 204 et leur freinage hyper puissant ainsi que l’accélération fulgurante, la baguette peut se déplacer vers l'avant ou vers l’arrière....... » (humour)


En tout, il y a 8 trous de chaque côté soit 16 en tout.

Disponibilité des pièces

Toutes ces agrafes sont quasi introuvables en neuf, uniquement les métalliques peuvent se trouver en petite série de temps et temps chez Gérard Martin ou Serie 04. En occasion, il faut essayer de demander à Vincent Vuilloz.

La solution

- Choisir de remplacer les agrafes plastiques par des métalliques (seule la dernière située dans l'aile arrière peut poser problème)

- Refaire soi-même les 16 plaquettes métalliques

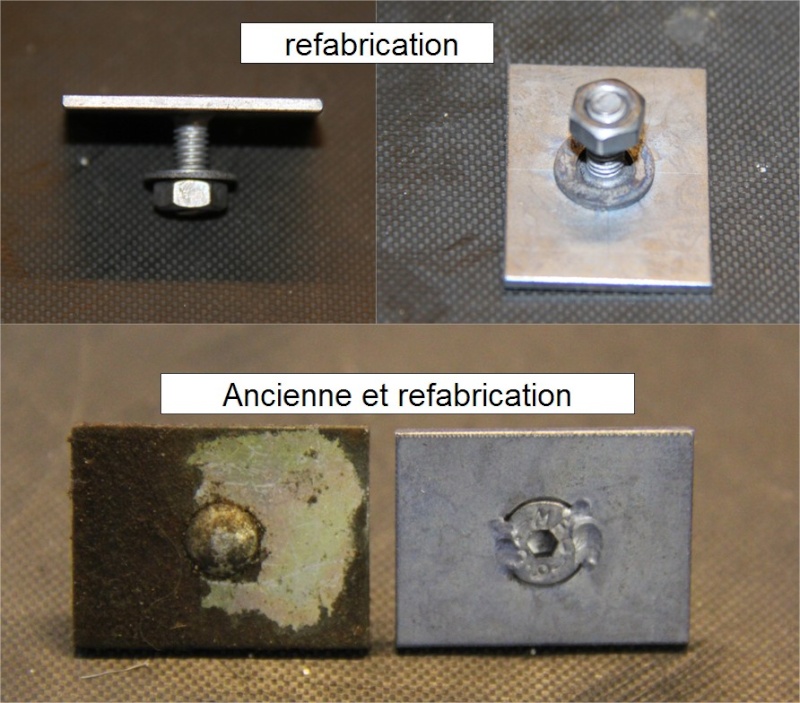

Comment refaire les petites plaquettes en métal ?

Il suffit de prendre de la tôle de la même épaisseur (1,5mm), fraiser plusieurs plaquettes aux dimensions 27mm x 20mm , percer un trou au milieu afin de pouvoir faire passer une vis M4 et de chanfreiner à 45° afin de noyer la tête de la vis.
Si possible, il est mieux de prévoir un traitement préventif anti-rouille (peinture, rustol...) car en bas de porte, les projections d’eau sont nombreuses...ou bien tout faire en inox directement.

Si vous n'avez pas de vis à tête btr, il est aussi possible de la faire avec ce type de vis à tête bombée
